수직 부분의 접지 케이블에 넘버링튜브는 테이프를 바르고 난 후에 삽입하자

■4SQmm LTG 케이블 3가닥이  판넬에 들어왔다.

■흑백황녹색 케이블이다 이 중에 황녹색 접지 케이블은 판넬 아래쪽에 있는 접지 단자대에 물린다.



■4SQ이므로 핸드압착기를 사용하여 찍으면 된다.



■피복을 벗기는 것은 보통 가위로 하나 스트립퍼로 하면 좋다.

■피복 제거, 아이캡 넣고 터미널 압착하는 순서이다.

■이제는 접지 케이블에 대한 단말시 주의사항을 보자. 접지케이블에는 아이캡을 사용하지 않고 넘버링튜브를 대신  사용한다.

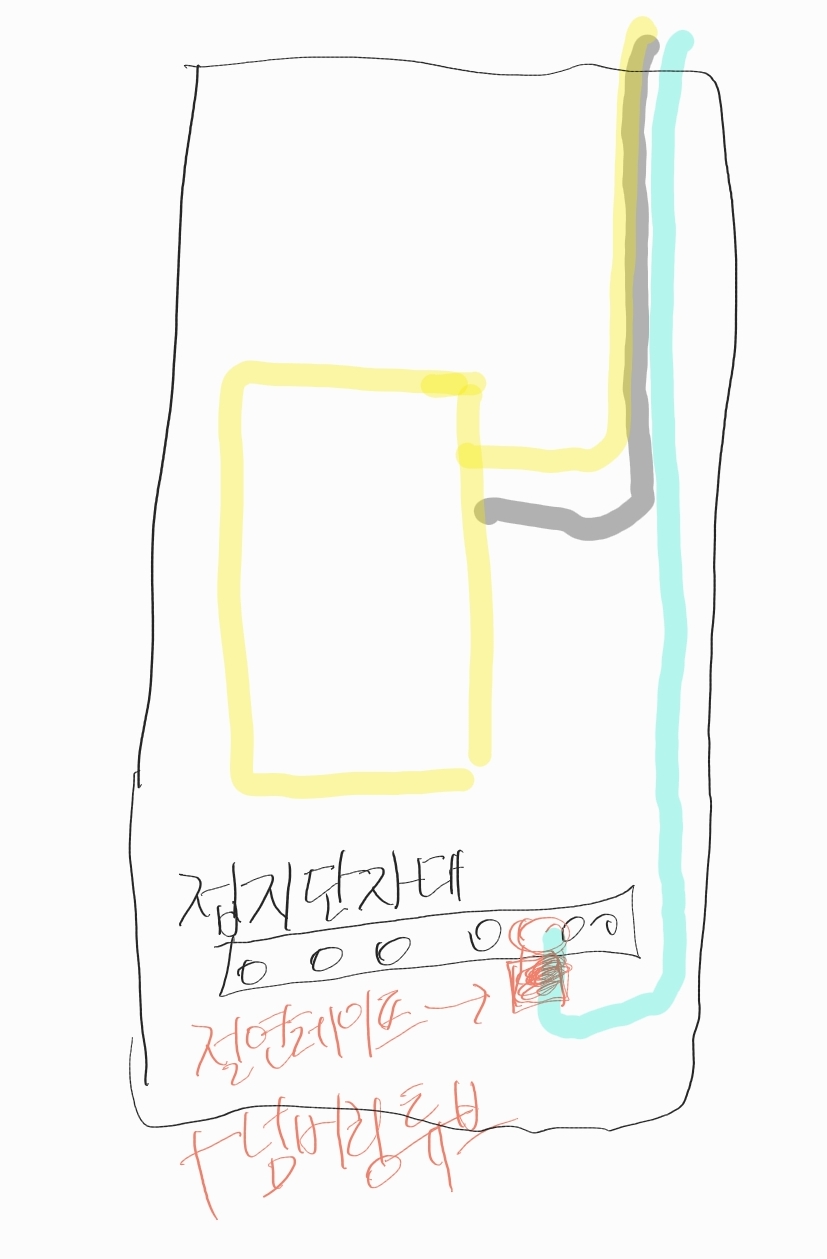

■접지 케이블은 측면으로 내려와서 아래에서 횡으로 가서 위로 조금 올라가는 형태가 된다. 거의 ㄷ자 모양이라고 보면 된다.

■그리고 중요한 것은 터미널 물리기 전 부분에는 직선 부분이 있어야 한다. 그래야지 터미널을 물리고 케이블과 직선으로 하면 터미널과 케이블 사이에 이격이 생기지 않는다.



■케이블과 터미널이 직선 상태로 찍어야 하다는 것이다. 그렇지 않은 경우에는 찍은 후에 직선으로 조정할 때에 이격이 생기는 경우가 많다.

■피복제거, 넘버링 삽입, 터미널 압착의 순서이다.

넘버링 튜브는 케이블보다 큰 경우가 많다. 그래서 아래로 내려가는 경향이 있다.



■이 때에는 넘버링 튜브를 삽입 후에  절연테이프로 케이블을 감아서 조금 뚜겁게 한 후에 다시 넘버링 튜브를 위치에 고정하면 아래로 떨어지지 않는다.

■이와같이 작업한 후에 주위의 다른 케이블과 넘버링튜브를 맞추어주면 보기에 좋아진다.
