300SQmm케이블 보양은 실리콘패드 넓이 190

*판넬에 입선하는 작업중이다.
*포설팀이 케이블을 포설하여 판넬 거의 바로 앞까지 갖다놓고서는 작업을 마무리한다.
*그 다음은 우리 단말팀이 입선작업을 진행하고, 단말작업,구서작업을 한다.

*대부분의 경우 케이블이 직선으로 쭉 오다가 판넬 부분에서 90도로 꺽어서 입선된다.
*트레이도 마찬가지로 쭉오다가 90도로 분기한다.

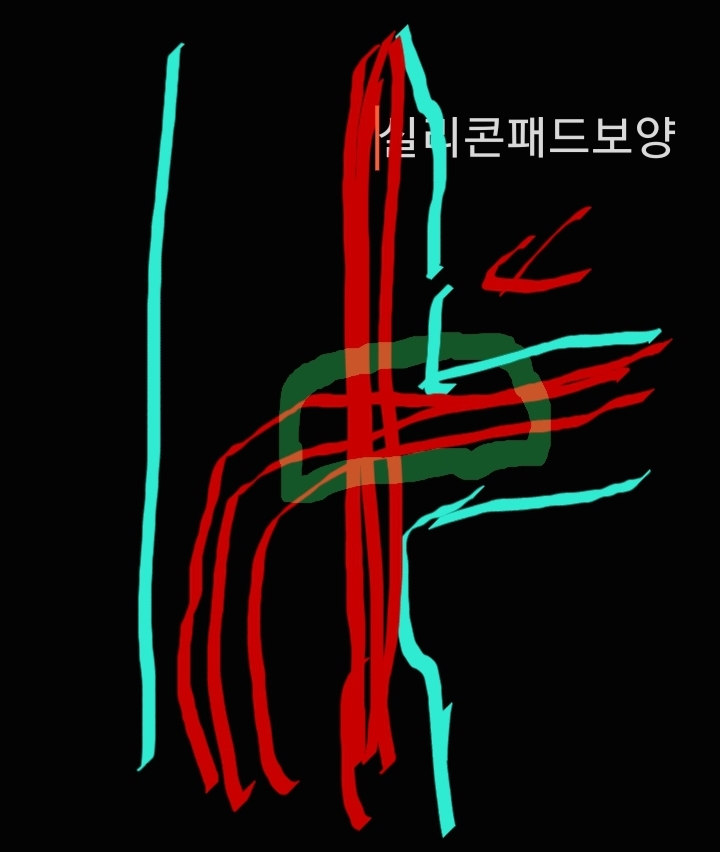

실리콘패드로 케이블보양

*위에처럼 쭉가는 케이블과 90도로  휘어서 입선하는 케이블이 겹친다.

*이렇게 겹쳐지는 부분에는 실리콘패드로 보양을 해준다.

●그렇다면 300SQmm 케이블 3개가  3각포설되었을 때 이것을 실리콘패드로 보양한다면 이것의 넓이는 어느 정도로 하여 감싸야 할까?

*너무 길지도 너무 짧지도 않게.... 현장에서는 대충 이렇게 한다. 문제될 것은 없다.

*실리콘패드를 190mm 정도로 자르고  필요한 길이로  자른다.

*이 넓이로 감싸면 약간의 공간이 생긴다.

*정답은 아니다. 작업 시에 이렇게했다는 것이다.

*실리콘패드를 케이블에 둘러싼다.

*450케이블타이를  케이블에 먼저 살짝 걸어둔다

* 케이블타이를 실리콘패드로  끌고가서 실리콘패드를 고정한다.

*쉽게 작업이 되는 위치라면 그냥  쉽게 작업하면 된다. 위의 경우는 한 손도 겨우 사용할  수 있는 위치일 때이다.
