크로스 케이블트레이 모선접지 연접 시에는 짧은 케이블 추가하여 2점 연접하기

*케이블트레이 위에 95SQ모선접지가 포설되어져 있다.

*도면대로  말단.분기를 찍고 상,하 트레이로 본딩접지도 시공한다.

*크로스 케이블트레이 접지는 도면에 어떻게 표현되어져 있을까?

크로스 케이블트레이 모선접지 도면

*접지케이블을 위에처럼 2개를 90도로 만나 서로 교차하여 가게 되어져 있다. 그리고는 중간에 만나는 지점에 점을 찍어두고서 2라인을 서로 연접하라고 하고있다.

*사실 도면대로 4방으로 연접하기는 어렵다 . 4방으로  연접할 수 있는 방법이 애매하다. 그렇다면 방법은?

짧은 케이블을 추가하여 2점 연접하기

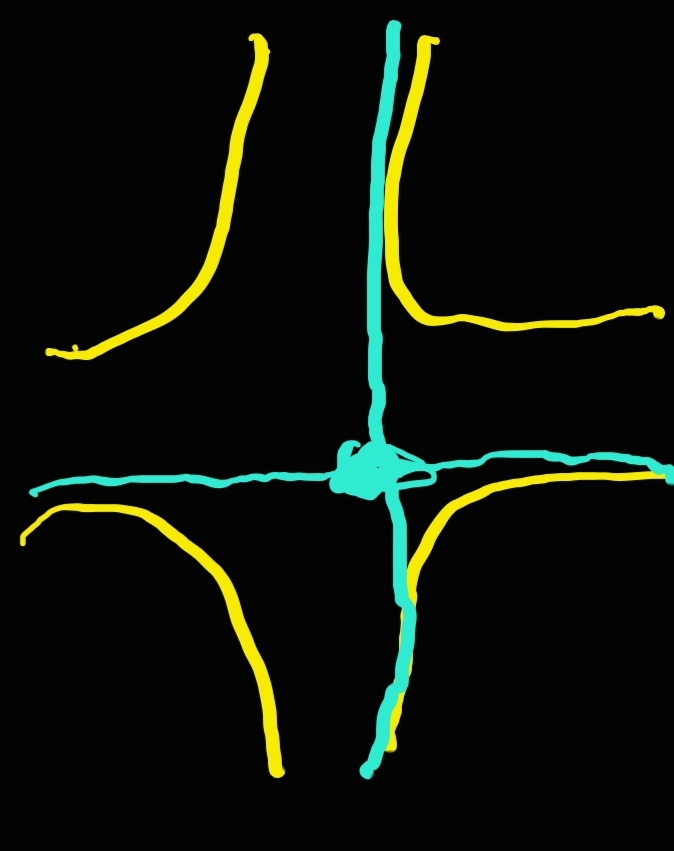

*위에처럼 2케이블이 서로 교차하여 지나가고 있다  서로 연결되지는 않은 상태이다(1,2)

●같은 굵기의 95케이블을 짧게 준비한다.

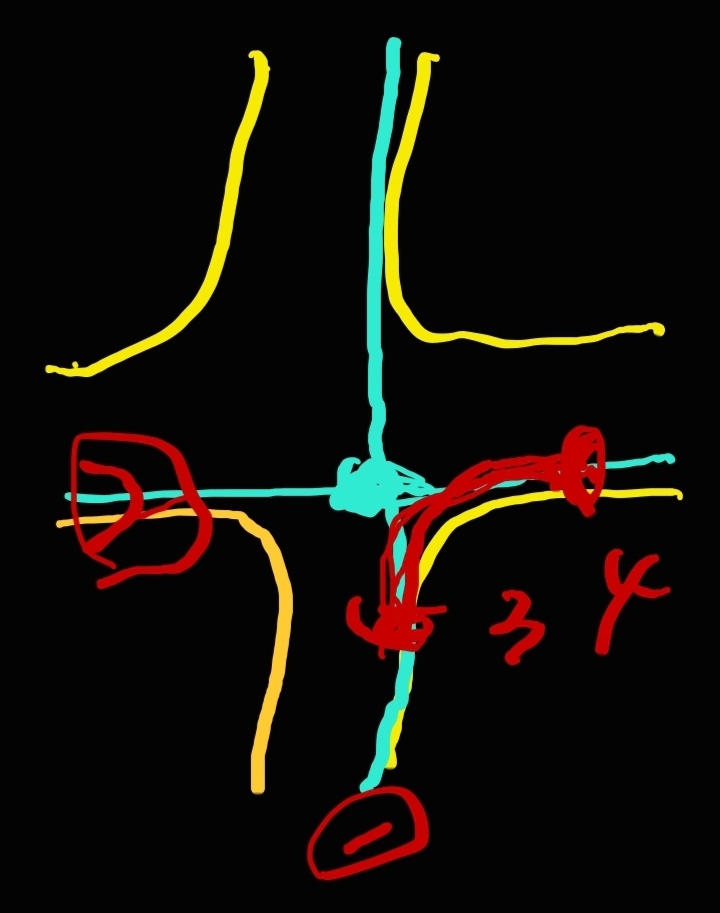

*위에처럼 적색처럼 추가로 신설하고 3번 4번처럼 각각의 케이블에 2점을 연접하여 2개의 케이블을 연결한다.

*도면 상에도 이렇게 그려져 있다면 좀 더 쉽겠지만 사실은 그렇게 그려져 있지는 않다. 아마 때가 되면  그렇게 나올 것이라고 본다.
