전기실 케이블 입선.천안삼성저압단말작업

*천안삼성저압단말 작업하는 중에서 알게된 것을 기록하여 둔다.
*전기실에서 케이블을 입선하는 작업이다.
*전기실에서 트레이가 쭉 오다가 수직으로 떨어져 판넬로 들어간다.
* 판넬 측면을 타고 내려 오다가 오른쪽 옆으로 휘어서 단자대에 단말한다.

●트레이와 단말자가 단말하기 위해서  서는 방향에 따라 나누어서 알아 본다.
*역행트레이와 순행트레이
*그리고 역행트레이의 홀수번호와 짝수번호
*순행트레이의 홀수번호와 짝수번호로 구분하여 기록한다.

●단말자가 판넬 안에서  판넬 측면을 보고 선다.

●트레이가  단말자 뒷쪽에서부터 와서 수직으로 떨어져 판넬과 연결되는 경우.(역행 트레이)

* 이 경우는 수직버티칼에 짧은 트레이(단관 또는 단강)를 아래, 위를 바꾸어서  연결하고 판넬 위에  고정한다.
*이것은 케이블의 방향을 살짝 비틀기 위함이다.
*트레이 박스커넥터가 있는 곳도 있고 없는 곳도 있다
*수직으로 떨어지는 수직버티칼에 짧은 트레이(단관.단강)를 연결하며 여기서 트레이면의 앞 뒤가 바뀐다.
*삼각포설도 동일하게 쭉 오다가 수직버티칼에서 떨어지고 단강 트레이에서는 케이블을 60도 틀어 주어서 케이블타이를 칠 수 있도록 한다.
*판넬 상부 개구부를 통과하여 핀넬 내부로 입선하게 된다.

●이제는 역행 트레이에 케이블 입선을 해 보자.
*수직으로 떨어지는 버티칼엘보 구간에 선다 (판넬 안의 단말자와는 반대 방향)

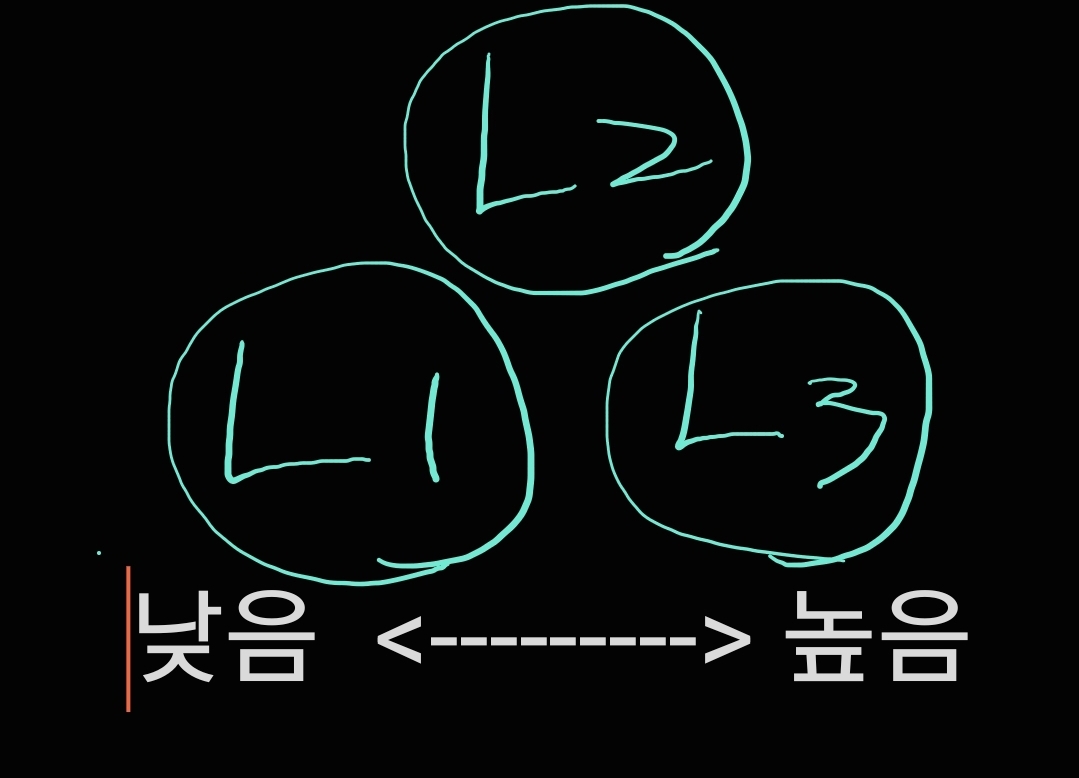

*아래처럼 낮은 번호가 왼손,높은번호가 오른손(판넬문 쪽)

역행트레이 입선

●역행트레이 홀수번호와 짝수번호로 구분하여 입선을 하여 본다.

**단자대 홀수 번호(1,3,5,7번)일 때**
*케이블을 포설해 둔  그대로 입선한다.
*단자대 높은 번호쪽에 회색(L3), 그 옆 낮은 쪽에 흑색(L2), 그리고 그 두 개 위에 갈색(L1)이 위치하고 있는 지를 확인한다.
*대부분 그렇게 포설 되어져 있을 것이다.
*그러면 그 상태를 유지한 채  수직버티칼엘보를 타고 내려간다.
*트레이 단강(단관)에서부터 60도, 회색(L3)이 높은 번호 쪽으로 가도록 비틀어 주고서 판넬 안으로 입선한다.(흑색 L2이 자연스럽게 위로 간다.)
* 판넬 안 벽면에서도 이 상이 유지되도록 한다.( 이때도 역시 회색은 높은쪽, 그 옆에 갈색, 이 두 개 위에 흑색)

*단자대 짝수 번호(2.4.6번)일 때*
*회색(L3)가 단자대 낮은 번호쪽에 배열되어져 있다.
*120도로 한 번, 틀어서 회색(L3)가 단자대 번호 높은 쪽으로 위치하게  해 준다.
* 이 때에 L3 위치에 집중해서 돌린다. 120도로 한 번  돌렸을 때 L3위치가 높은 번호 방향으로 가게  돌린다.
*돌리는 위치는 트레이가 휘어지는 부분, 눈에 잘 띄지 않는 곳..등을 선정한다.
* 필요하면 실리콘패드로 보양한다.

120도 한 번 돌린 후

*위에처럼 120도 돌린 후 L3(회색)가 높은 쪽 그리고 그 옆L1(낮은 쪽.갈색), 이 두 개 위에 L2(흑색)가 되도록 한다.
*120도  회전한 상이 맞는 지 확인하고, 맞으면
*그대로 쭉 타고오면서  수직버티칼엘보에서 떨어진다.
*홀수번과 동일하게 60도 틀어주고 판넬 안으로 입선한다.
*판넬 안 벽면에서 L3 높은쪽, 그 옆 L2, 이 두 개 위에 L1(갈색)이 되도록 한다

● 다음은 단말자가 단말하기 위해 판넬 안에 서 있는 방향에서  그 앞에서 트레이가 와서 아래로 떨어져 판넬에 연결되는 경우이다.(순행트레이)

*수직버티칼 엘보로 떨어지면서 바로 판넬과 연결된다.
*그러므로 케이블도 비틀 필요없이  그대로 판넬 안까지 쑥 들어간다.

●여기서도 2가지로 나누어서 보자.

*순행트레이 일 때는 쉽다.

*판넬 상부에 올라가서 수직버티칼 앞에서 단말자와 같은 방향으로 선다.

*버티칼엘보 앞에 단말자와 같은 방향으로 서면  위에처럼 오른손쪽이 낮은 번호, 왼손쪽이 높은 번호 쪽이 된다.

●먼저 짝수 번호(2,4,6번)부터 보자
*L3가 높은 번호쪽에, L1이 윗면에 제대로다.
*쉽다. 이 상태로 그냥 쭉 판넬 안으로 들어가면 된다.

●다음은 홀수번호(1.3.5.7번)다.
*120도로 1번  돌린다.
*L3 (회색)가 높은 번호쪽으로 향하도록 돌린다.

120도로 한 번 돌린 후

*129도로 1번 돌리면 위에처럼 된다.
*케이블을 이 상태로 유지한 채 쭉 가서 판넬 안까지 그대로 쭉 들어간다.

●정리
*역행트레이
홀수번호:그대로 쭉, 살짝 비틀며 판넬 안으로.
짝수번호: 120도 회전, 살짝 비틀며 판넬 안으로

*순행트레이
홀수번호: 120도 회전
짝수번호:그대로

●다음 글은 120도 회전 방법을 적어볼까 한다.
