판넬 안의 단자대 번호가 바뀌었다.단자대 모양 확인 후에 입선하기 .천안삼성저압단말

•삼성 천안 캠퍼스 현장에서 전기 단말 작업 중인  천안삼성저압단말이다.
•전기실에서 포설된 삼각케이블을 판넬 안으로 입선하는 작업을 진행 중이다.
•판넬 안 단자대 번호의 배열이  바뀌었다.
•보통은 위에서부터 아래로 가면서 1번 2번....7번이 된다.
•여기는 0번부터 시작하고 1번 2번 ...6번까지이다.
•번호만 바뀌었을 뿐 단말할 단자대의 모양은 그대로다.
●판넬 안 단자대의 모양을 보자.
•단자대 모양은  홀수, 짝수 번호로 나누어서 제작되어져 있다.
•제작된 것을 현장에서 바꾸지는 않고
•현장 상황에 맞게 번호를 바꿀 수는 있다.
•단자대 홀수번호는 위에서부터 아래로 내려가며 갈색 아래, 흑색 위,회색 아래이다
•단자대 짝수번호는 위에서부터 아래로 내려가며 갈색 위,흑색 아래,회색 위이다.
•단자대 모양은 1번 위에서부터 7번쪽으로 쭉 내려가며 아래, 위, 아래, 위.... 지그재그 모양인 것이다.
●단자대 홀수(1,3,5,7)번호는 흑색(L2)이 위로 올라와 있다.
●단자대 짝수(2,4,6)번호는 갈색(L1)과 회색(L3)이 위로 올라와 있다.
●이 모양에 맞추어서  판넬 안에 들어오는  케이블의 상도 맞추어 준다.
•홀수 단자대에  단말할  케이블은  삼각모양의 위에 흑색(L2)이 오게 한다.
•짝수 단자대에 단말할 케이블은  갈색(L1)이 위에 오게 한다.

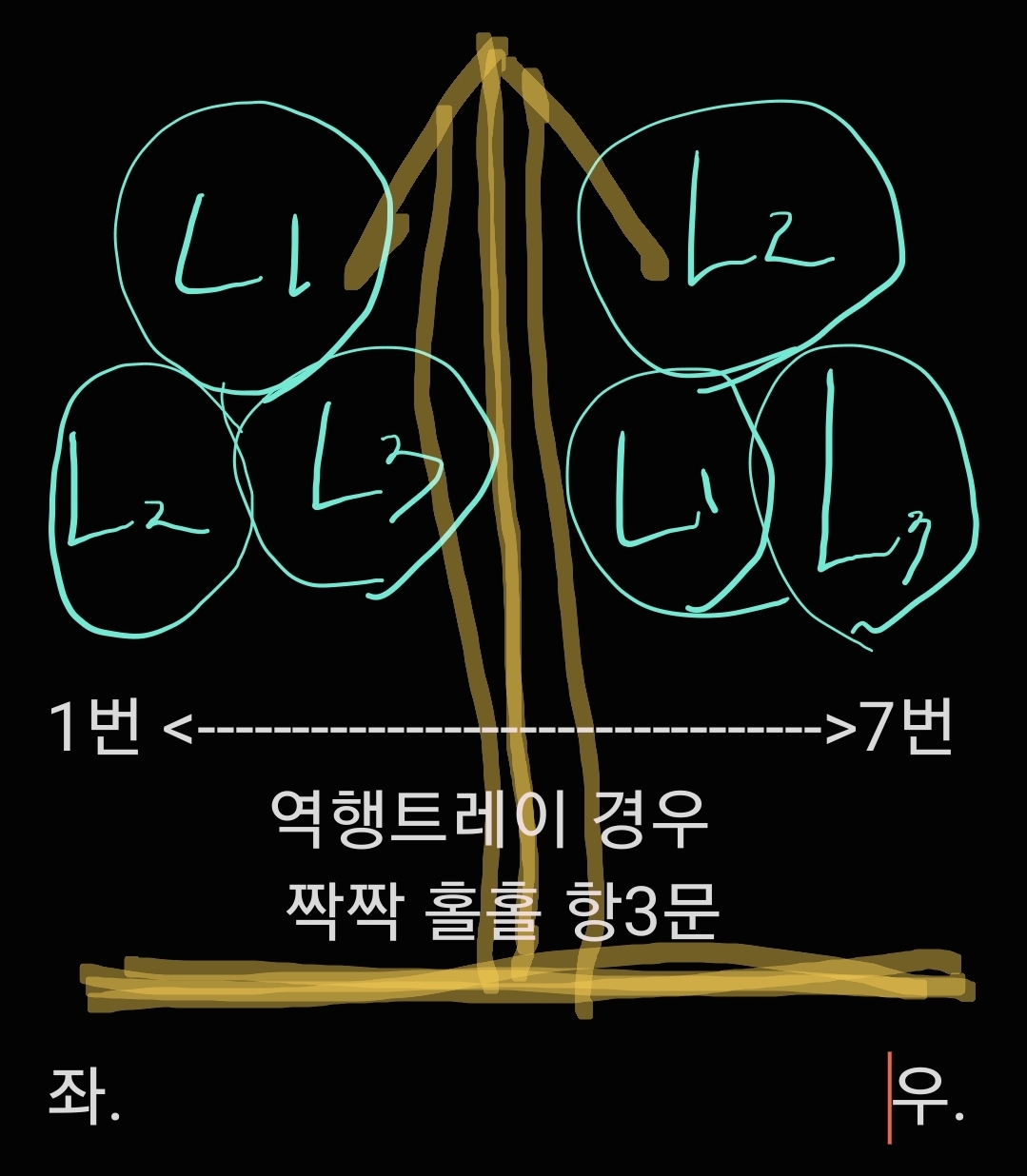

짝짝 홀홀 항3문

●입선을 해 보자.
•이 번처럼 단자대의 모양이 바뀌면 입선작업 시 케이블의 상도 바꾸어서 배열을 해야 한다.
•먼저 기존의 몇 번 단자대에 단말할 케이블 인지를 확인해야 한다.
•입선할 케이블번호는 #2번과 #3번이다.
•판넬 안에 단자대 0번과 4번은 이미 단말이 되어져 있다.
•이 번에는 단자대 1번은 비워두고 단자대 2번과 단자대 3번에 단말을 한다.
•케이블의 상은 단자대 모양에 맞추어야 한다.
•케이블을 판넬 안으로 입선 시에도 역시 단자대 모양에 맞게 배열하여 넣어야 한다.
●입선작업시에  케이블 상 배열.
●케이블#2번을 단자대 2번(기존단자대3번,홀수 단자대 모양)에 단말하려고 한다.
•역행트레이라면 홀홀(L1,갈색)짝짝(L2,흑색)
•케이블번호#2는 무시하고
•기존 단자대번호 3번 즉, 홀수이므로 홀수(L1,갈색)을 삼각모양의 위에 오게,
•그리고 회색(L3)은 항상 문쪽으로 오게 배열을 한다.
●케이블#3번을 단자대 3번(기존단자대4번,짝수단자대모양)에 단말하려고 한다.
•역행트레이라면 홀홀(L1,갈색)짝짝(L2,흑색)
•케이블 번호#3는 무시.
•실제 단말 위치인 기존의 단자대 4번은 짝수이므로
•짝수(L2,흑색)를 케이블 삼각모양 위에 배열하고
•회색(L3)는 항상 문쪽에 배열을 한다.
●정리
•입선작업.
•삼각케이블 상 배열.
•단말할 단자대 모양에 집중한다 (기존 단자대 번호)
•홀홀(L1,갈)짝짝(L2,흑)---->갈흑
