*어제 이어 계속 작업을 한다. 내린 입상 케이블 트레이(cable tray)와 판넬의 위치가 달라서 판넬을 조정하기로 했다. 판넬에 있는 인입구와 트레이 박스 컨넥터가 맞지 않아 재단하기로 했다
*일단은 입상 트레이와 판넬 위치를 보고 먼저 어느 정도 판넬을 움직일지를 결정했다.
*판넬을 모두 해체하고 다시 마킹 작업을 한다. 역시 여기도 나비앙카(토글앙카)를 사용한다.
*바이메탈 홀쏘 27(현장에서는 28이라고 하는 데 이런 규격이 있는 지....)과 드릴로 벽체를 타공한다. 이 때 쉽다고 한 번에 끝내려고 힘껏 작업을 하다보면 석고보드가 홀쏘에 끼이는 경우가 많다.
보통 벽체가 3겹인데 살살 흔들어 주며 한겹씩 3번에 한 구멍을 타공하면 잘 끼이지 않는다. 혹시라도 끼이더라도 드릴를 돌리며 딱딱한 곳을 탁탁 두드리면 잘 빠진다.
*타공이 완료되면 이제는 나비앙카를 조립한다

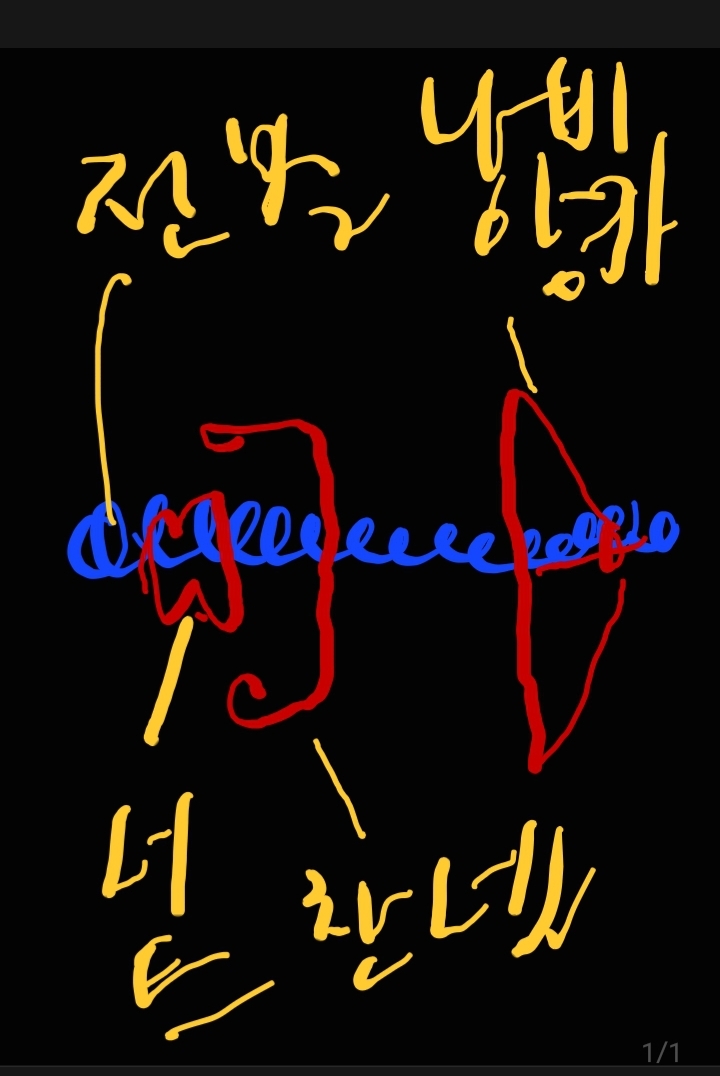

*판넬 뒤에 c찬넬을 대고 벽에 박을 것이기에 삼부 전산볼트에 삼부너트(플랜지너트)를 끼우고 c찬넬 다음은 반대편에 나비앙카를 체결한다.

*위에처럼 나비앙카 세트를 만들고 나비앙카를 접어 오므려서 벽에 있는 구멍에 집어 넣으면 구멍 안에서 자동으로 펼쳐진다.
*그 다음은 전산볼트를 앞으로 당기면서 손으로 살살 조은다. 너트를 조으는 것이 아니다. 이 번에는 판넬까지 부착해야 하기에 전산볼트를
*찬넬에서 40정도 튀어 나오게 하고 너트를 체결하여 찬넬을 벽에 부착한다.
*수평계로 수평 수직을 맞춘다
*14미리 복스알과 임팩으로 조으면 된다.
*바닥에 나무 토막을 받치고 판넬을 올려 놓는다.
*아래부터 위로 전산볼트를 판넬에 끼운다.
*삼부샹크너트를 체결한다.

*위에처럼 판넬에 입상트레이를 설치 하려면 판넬 인입구에 박스커넥터를 설치하여야 한다.
*문제는 박스컨넥터가 맞지 않는다는 것이다. 그래서...

*박스컨넥터와 판넬 인입구가 맞지 않아서 박스컨넥터의 앞부분(1번)을 잘라냈다. 컷쇼로 잘랐다.
*앞에는 체결할 수가 없다. 뒤에 구멍은 그대로 사용하기로 했다.

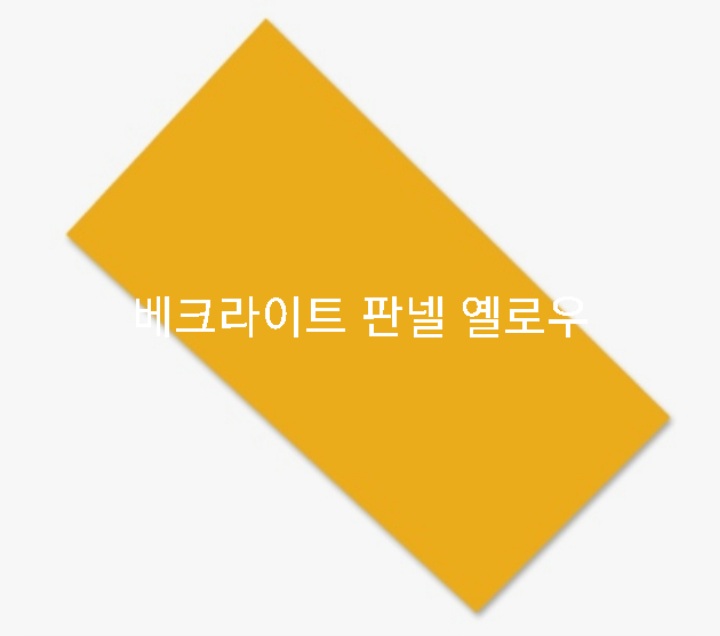

*2번 옆에 부분에는 베크라이트 판넬 옐로우라는 자재를 잘라 판넬 아래에 댄다.

베크라이트 판넬을 컷쏘로 자르고 타공은 13미리 홀쏘와 드릴로 했다. 13미리 홀쏘로 타공을 하는 데 천천히 식혀가면서 해야 한다. 열에 녹기 때문이다. 물에 담가가며 천천히 해야 한다.
*베크라이트 판넬에 2개 판넬에 1개, 베크라이트와 판넬/ 베크라이트와 박스컨넥터에 각 각 타공하여
트레이 조인트 체결용 삼부 샹크볼트와 너트로 체결한다.
판넬 안에서 밖으로 볼트를 넣고 밖에서 너트를 체결한다.
*박스 컨넥터와 케이블 트레이를 체결하여 체결한다.
* 이렇게 작업은 마무리 된다.
