케이블트레이 본딩접지점퍼 설치하기

*입상 케이블 트레이를 박스컨넥터로 판넬과 연결 후에 판넬과 케이블트레이에 본딩접지점퍼를 연결하는 작업을 하려고 한다.

입상트레이를 박스컨넥터로 판넬을 연결했다

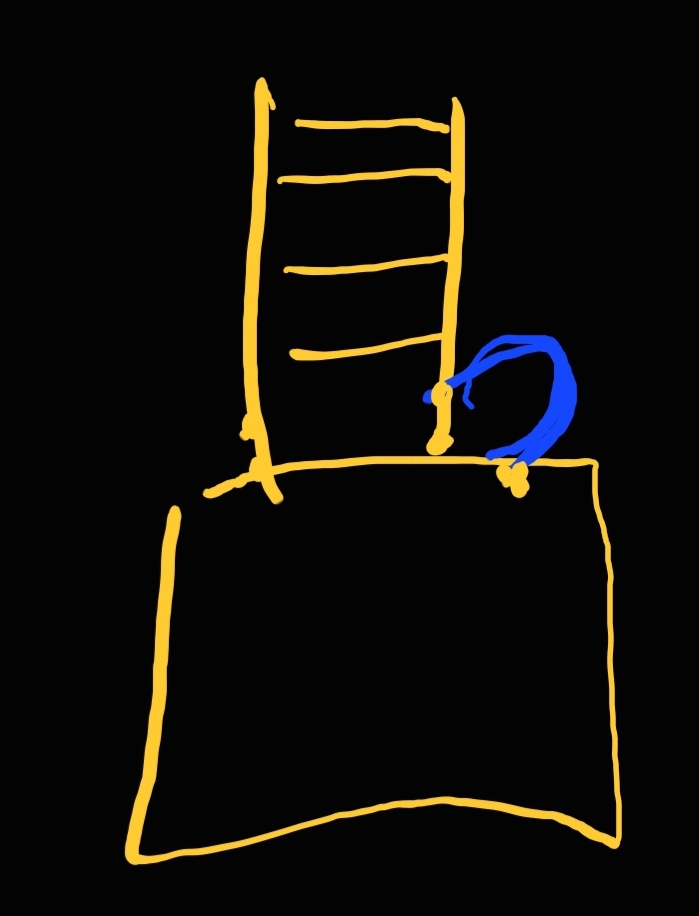

*여기에 본딩접지점퍼로 케이블 트레이(cable tray)와 판넬을 연결해야 한다.
*입상 트레이에는 조인트에 있는 샹크볼트,샹크너트를 풀어서 본딩접지점퍼를 끼우고 다시 조은다.

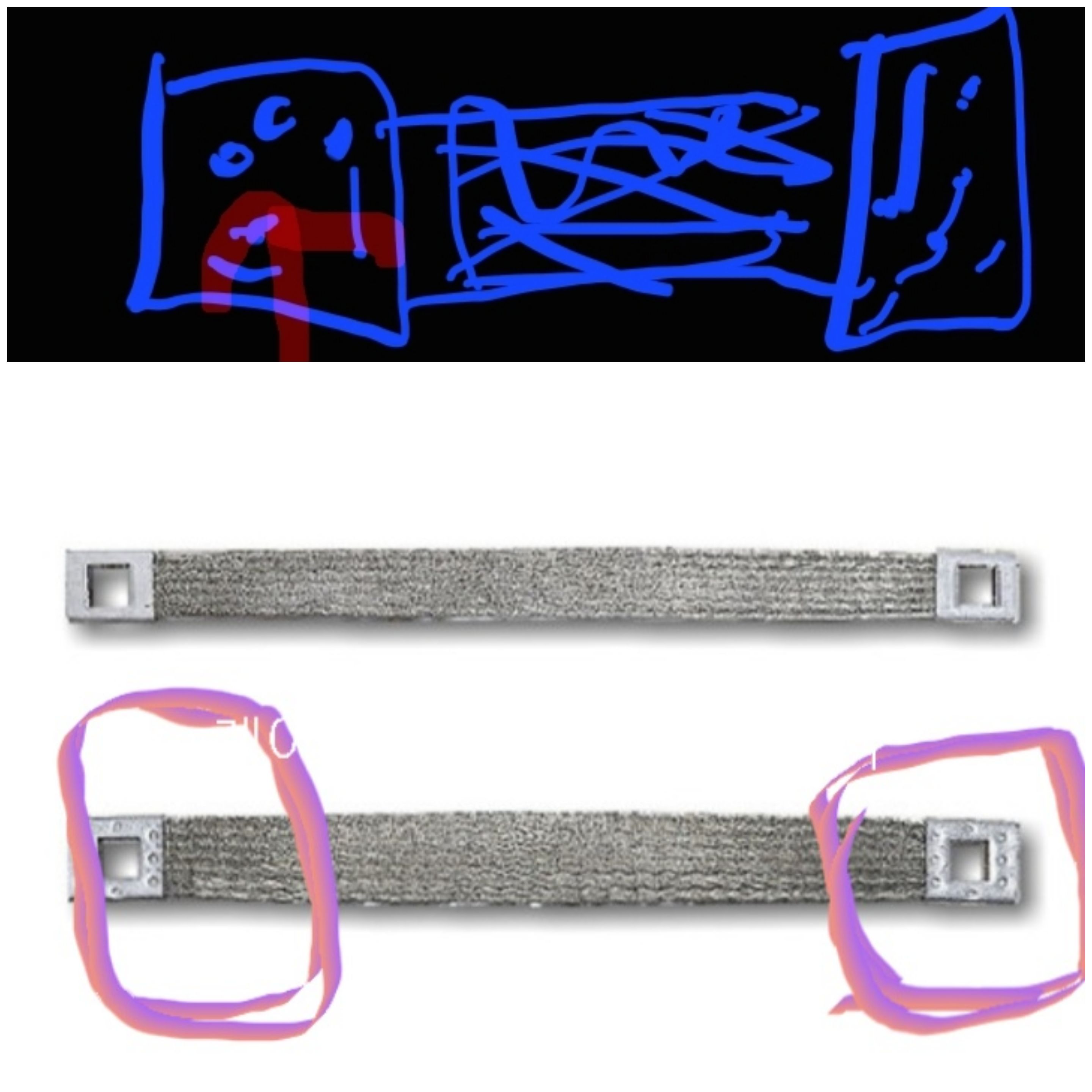

본딩접지점퍼의 앞 뒤가 있다.

*이 때에 본딩접지점퍼의 앞 뒤를 구분해야 한다. 이것을 보면  한 쪽에는  쏙 쏙 들어간 부분이 있는  쪽과 그냥 맨들맨들한 쪽이 있다.
*쏙 쏙 들어가 있는 부분이 트레이나 판넬 면에 접촉되도록 작업을 하면 된다.
*트레이 쪽에는 샹크볼트,너트를 풀고 쏙 쏙 들어간 면이 트레이에 접촉되도록 끼우고 다시 조으면 된다.
*다음은 판넬쪽이다.
*판넬에는 13mm홀쏘로 타공을 한다.
*타공된 주위에 있는 페인트를  미니와이어브러쉬로 벗겨낸다. 드릴에 미니와이어브러쉬를 장착하고 벗겨내면 된다.

미니와이어브러쉬

*홀다운클램프용 샹크볼트를 판넬 안에서 밖으로 끼우고 본딩접지점퍼의 쏙쏙 들어간 부위가 판넬 쪽에 접촉되게끔 끼우고 샹크너트를 채운다.
