*뭔지몰라서 열심히 찾았는데 겨우 찾았다. '푸시버튼' 참 어렵게 찾았다. 이름을 몰라서 헤맸다고 하는 것이 정답일 것이다.
*레이스웨이 작업 중 지지대를 설치해야 하는데 이 작업의 재료는 시스템 찬넬이다.
*타공찬넬,멀티찬넬,시스템찬넬이라고 많이들 부른다. 현장에서 가장 흔하게 부르는 것은 역시 시스템찬넬이다. 현장에서 사용 중인 제품의 명칭은 퀵찬넬이라고 명칭을 쓰고 있다. 역시 현장에서 사용하는 근로자는 무조건 시스템찬넬이라고 부른다.

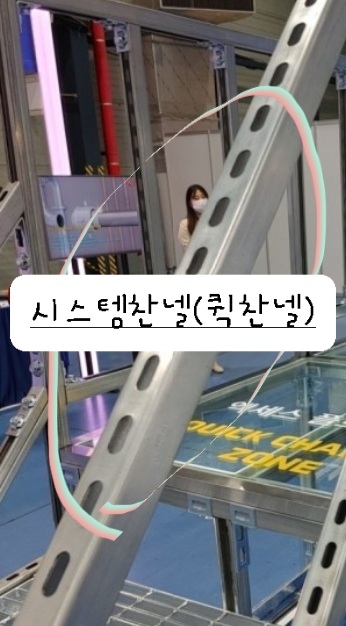

*위는 퀵찬넬(시스템찬넬)이다.시스템 찬넬 중에 제일 좋다. 아무런 근거도 없다. 그냥 개인적으로 그렇다는 것이다.
*규격도 보자.

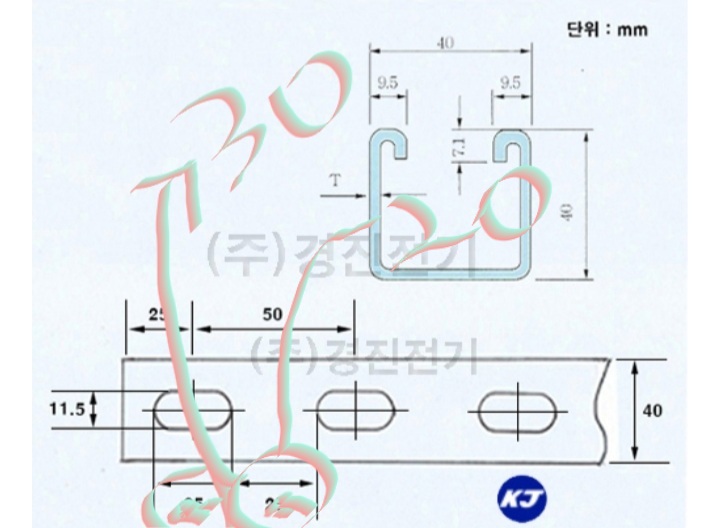

*위는 일반적인 시스템 찬넬의 규격이다. 퀵찬넬과는 조금 다르다. 퀵찬넬의 타공의 크기는 30이고 그 사이 타공과 타공 사이는 20이다.
*개인적인 생각이지만 타공의 크기가 25와 30의 차이는 작업할 때 차이를 만들어낸다. 개인적으로는 30이 작업에 좋다.
*시스템 찬넬은 40×40×3M×2t이다.
*퀵찬넬과 퀵찬넬을 연결할 때는 시스템 찬넬 조인트를 사용한다. 시스템찬넬 브릿지.시스템찬넬 연결대라고도 하지만 현장에는 찬넬조인트라고 한다.
* 찬넬조인트는 푸시버튼으로 체결한다.

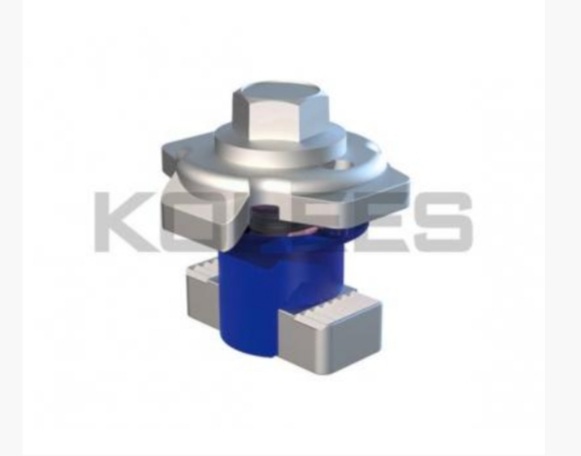

*퀵찬넬(시스템찬넬) 푸시버튼은 볼트,너트,와샤 일체형이다. 사용방법은
*푸쉬버튼을 구멍에 맞추다
*꾹 눌러 90도 돌린다.
*볼트를 15mm스패너로 단단히 체결한다.15mm 자동 스패너를 사용하면 작업이 쉽다. 끝
*전에는 원터치 버튼도 사용했었다. 푸시버튼과 비슷하지만 꾹 누르기만 하면 탁 소리를 내며 자동으로 90도 돌아간다. 나머지는 푸시버튼과 동일했다.
*퀵버튼에 대한 동영상을 댓글에 남겨둡니다.
