단말 전 라인체크하기,도통테스트 작업과 동일

*WP 판넬 안으로 185SQmm메인케이블이 위에서 아래로 들어왔고. 2차단에서 35SQmm×4C가 1,2,3,4에 물려서 나가서 각각의 다른 판넬로 갔다.

*35SQmm×4C를 라인체크하는 작업을 진행했다.

*4가닥은 갈,흑,회색 그리고 녹황색이다.
갈색은 L1,흑색은  L2, 회색은  L3로 사용하고 녹황색은 접지로 사용한다.

*단말 전에 라인체크를 한다. 라인체크란 라인이 바뀌지 않았나? 제대로 왔나를 확인한다.

*서로 무전기를 준비한다.
*메가테스트기와 점프선을 준비한다
*서로 각각의  판넬에서 케이블의 피복을 벗겨 놓고 준비한다.
*각 자가 from단과 to단의 판넬로 각 각 간다

*한 사람(A)은 메가테스터기를, 또 한 사람(B)은 점프선을 가져간다.

*점프선이란 그냥 케이블에 한 쪽에는 집게, 다른 한 쪽에는 리드선침이 있는 것이다.

*케이블과 접지 케이블 사이를 전기적으로 연결하는 기능을 한다.

*케이블과 접지케이블을 연결해두고 끝단과 끝단을 찍어서 저항을 측정하는 것이다. 쉽게 말하면  그냥 케이블의 끝단과 끝단을 테스트기로 찍어서 저항값을 보는 것이다

*점프선은 그냥 케이블을 잘라 사용하기도 한다.

*일반적으로 접지와 일반케이블을 연결하는 방법을  사용하지만 ,

*예:엘1과 엘2를 연결하고(일반적으로는 점프선을 사용하여 연결하나 엘1과 엘2를 묶어서 전기적으로 통하게 하면 된다 ) 테스트기를 엘1 끝단과 엘2 끝단을 찍어서 저항을 확인하면 된다.
당연한 말이겠지만 저항값은 0이다.

*사실은 도통 테스트도 이와 동일하다.
*라인체크랑 도통테스트는 같은 것이라고  보면 된다. 라인체크 시에는 저항값을 보고 도통테스트에는 부저 소리를 사용하는 것이다.

●계속하여  라인체크를 해보자

●한 사람(A)이 메가테스기를 조작한다.

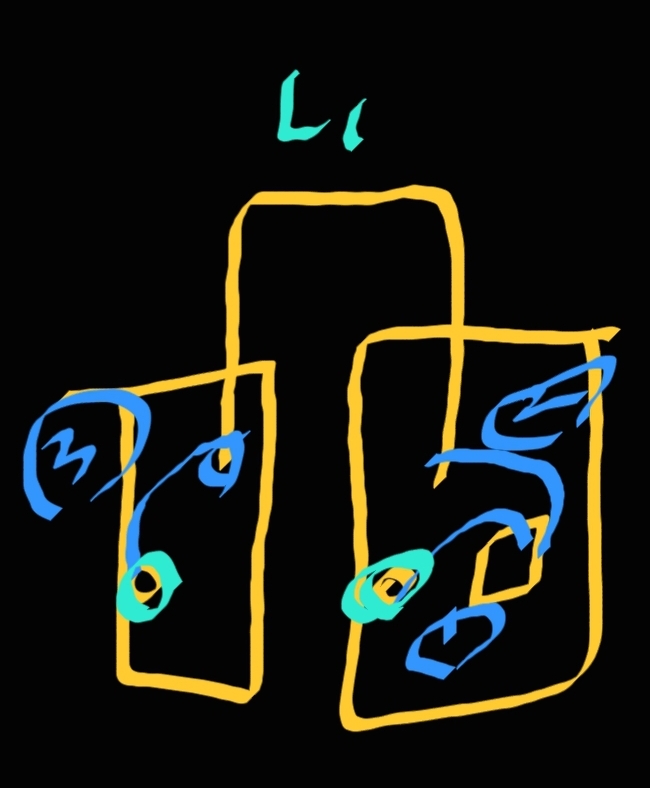

-위의 1번처럼 메가 테스트기 리드선의 집게를 접지  단자에 집는다.
- 테스트기를 메가옴 모드로 돌리고
-500볼트 스위치를 조작하여 전압을 인가한다.

●위 3번처럼 또 한 사람(B)은 점프선의
-집게 쪽을  접지에 물리고
-무전을 대기한다.

●엘1케이블부터 라인체크를 하자.

*준비되었는 지를 확인한다.

*B: 무선기를 사용하여 피터치를 읽고

*A:듣고 확인하고 확인했다고 무전.

***피터치 확인 완료 후에****

*A: 엘1에 리드선침을 붙이고
*A:테스터기 확인(바늘 무한대).

*A:리드선침은 그대로 엘1에 붙인 상태에서 무전기로 접지, 엘1 찍고라고 요청한다.

*B: 리드선의 집게를  접지에 집고
*B:리드선침을 엘1에 붙이고
*B: 엘1 붙이고라고 무전.

*A:테스트기를  확인(바늘이 무한대에서 0으로 이동) 하고
*A:리드선침을  엘1에 그대로 붙인 상태에서  엘1떼고라고  무전 요청.

*B: 엘1에서 리드선침을 떼고,무전.

*A: 테스터기 확인(바늘 무한대),
*A:리드선침을 엘1에 붙인 상태에서 엘1붙이고 대기라고 무전.

*B:엘1에 리드선침을 붙이고 계속 대기한다.
*B: 엘1붙이고 대기라고 무전.

*A:테스트기 확인(바늘 0),
*A:리드선침을 엘1에서 떼고 엘2에 찍고 바늘 확인(무한대)
*A:엘2에서 떼고 엘3에 찍고 바늘 확인(무한대)

*이렇게하면
엘1=0
엘2,엘3=무한대

*참고로 만약에 도통테스트기를 사용한다면
엘1=부저음
엘2,엘3=×

**그 다음은 엘2라인체크이다.**
*A:엘2 붙이고 무전

*B:엘2 단자에 테스트기 리드선침을 붙이고
*B:엘2 붙이고라고 무전.
.
.
.
.
계속해서 동일하게  엘3까지 라인체크 후에

*A: 라인 이상없습니다.
이상으로 라인체크 마무리 합니다.
*A:테스트기를 제거한다.
*A:테스트기를 제거했습니다 방전해 주세요 라고 무전.

*B:방전하겠습니다.무전.
방전:
접지는 그대로 두고 리드선침을 엘1  엘2 엘3에 붙였다가 뗐다가를 몇번 하면 된다.
케이블에 잔류하는 전류를 접지를 통해 제거하는 것이다.


●다른 방법

●엘1과 엘2, 엘2와 엘3, 엘3와 엘1을 점프선으로 연결하고
*메가테스트기 쪽에서도  엘1과 엘2, 엘2와 엘3, 엘3와 엘1을 찍는다
*저항 값=0  이면 이상무
*저항값=무한대이면 문제 발생.

*위는 엘1과 엘2를 예로 든 것이다.
*이렇게 점프선으로 연결했을 때
저항값=0이면 이상무
저항값=무한대이면 문제 발생

*위에서도 메가테스트기 대신에 도통테스트기를 사용하면 도통테스트가 된다.
이상 무=도통=부저음
문제발생(단선)=부저음×
