케이블유압전동압착기 고마 숫자와 터미널숫자 맞추기

*아래에는 터미널의 숫자와 케이블유업전동압착기 고마의 숫자의 모양이다.

*위에처럼 터미널의 위와 아래
*고마의 위와 아래
*고마는 둘 다 같게 하면 된다.

*******************

●터미널을 삽입하는 방향은 4방향이다.
●오른손잡이인 경우라고 보고 글을 적는다.
--오른손으로 압착기를 잡고
-왼쪽에서 오른쪽으로 보고 찍는다.
-위에서 아래로 보면서 찍는다.

*전기 동관단자(터미널)에는 전선의 굵기를 나타내는 숫자가 있다.

*고마에도 역시 숫자가 있다.

*압착 전에 동관단자의 숫자와 고마의 숫자를 맞추어 주어야 한다.

*터미널의 숫자와  고마 숫자의 모양을 보자, 아래에.

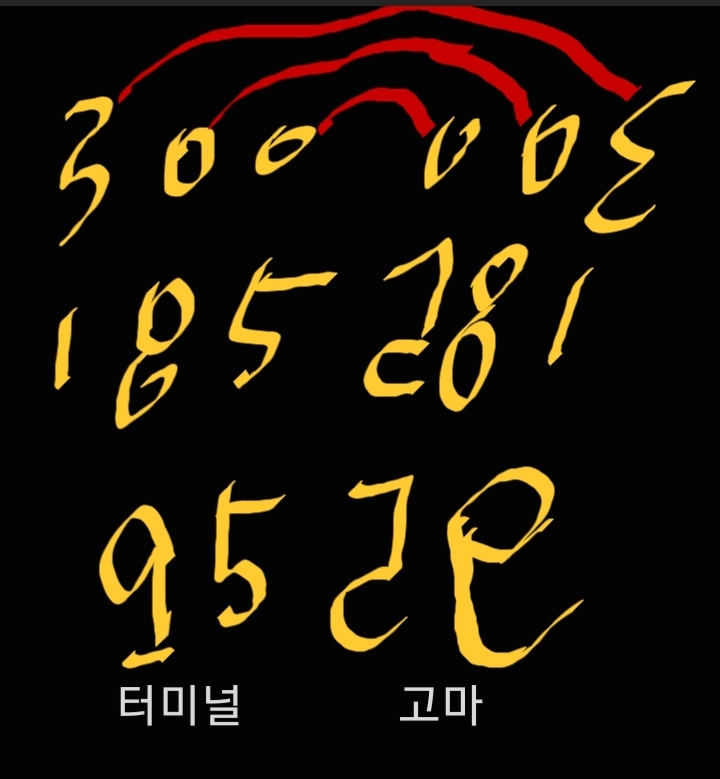

터미널의 숫자와 고마의 숫자

*노트에 한 면에는 터미널의 숫자 다른 한쪽에는 고마 숫자라고 보고
*노트 한 면을 넘겼을 때 일치하게 되는 숫자의 모양이 나와야 한다.

*************

전동유압압착기의 압착 시 눈으로 확인하는 부분과 회전시켜 방향을 조절하는부분



*전동유압압착기에서 압착 시에 터미널에 그린 엠보싱 자리를 눈으로 확인하는 부분이 중요하다.
*이 압착 위치와 엠보싱 자리를 네임펜으로 터미널에 미리 그려두고
*이 간격을 눈으로 확인하며 압착을 하기 때문이다.

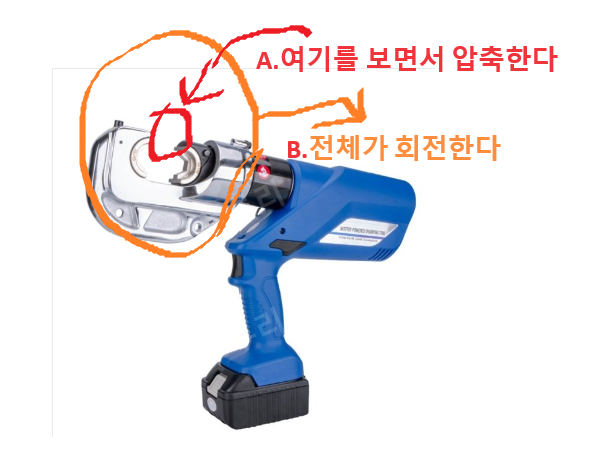

*오른손 잡이인 경우에는 압착기의 왼쪽에서  이 (A)부분을 통해 보며 터미널의 상태를 확인한다.
*위에서 A부분을 보며 확인을 한다.
*아래에서 위로 보며 확인하면서 압착할 수는 없다.(중요)
*오른손으로 압착기를 잡고 있기에 오른쪽에서 눈으로 확인하며 압착을 할 수가 없다

*왼손잡이일 경우는 반대가 된다.

**********

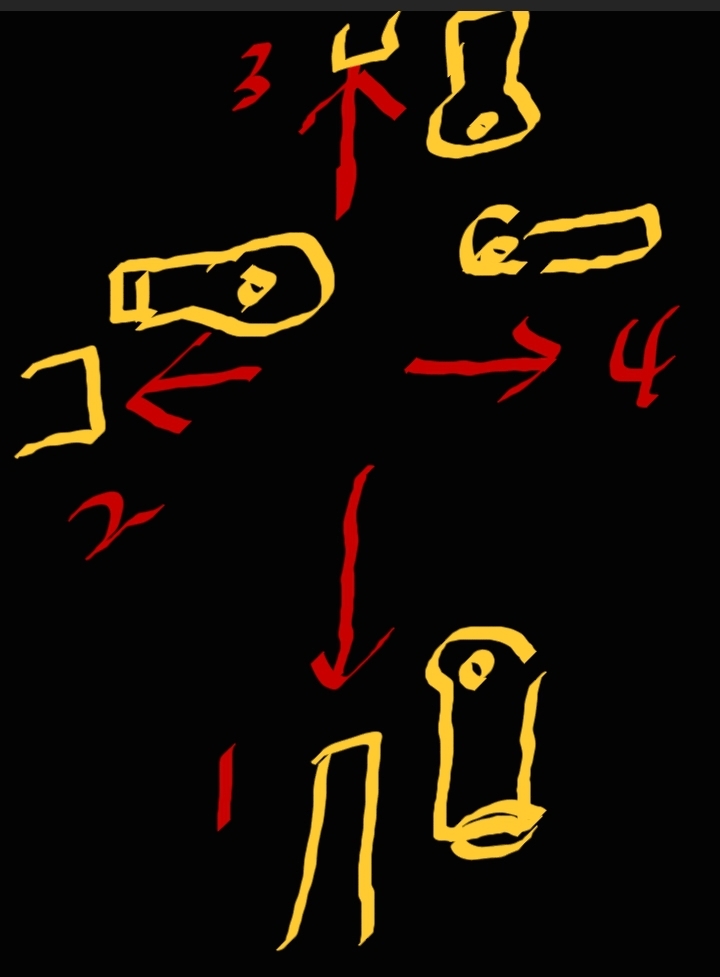

*아래와 같이 터미널을 압착하는 방향은 4방향이다.

터미널 방향은 상하좌우 4방향이 된다.

*케이블의 위치에 따라 터미널을 압착하는 방향도 달라진다.
*위에처럼 1번 판넬 아래쪽,위에서 아래로 (대부분 접지케이블)
*2번 판넬 좌측,오른쪽에서 왼쪽으로 밀면서
*3번 판넬 위쪽.아래에서 위로 밀면서

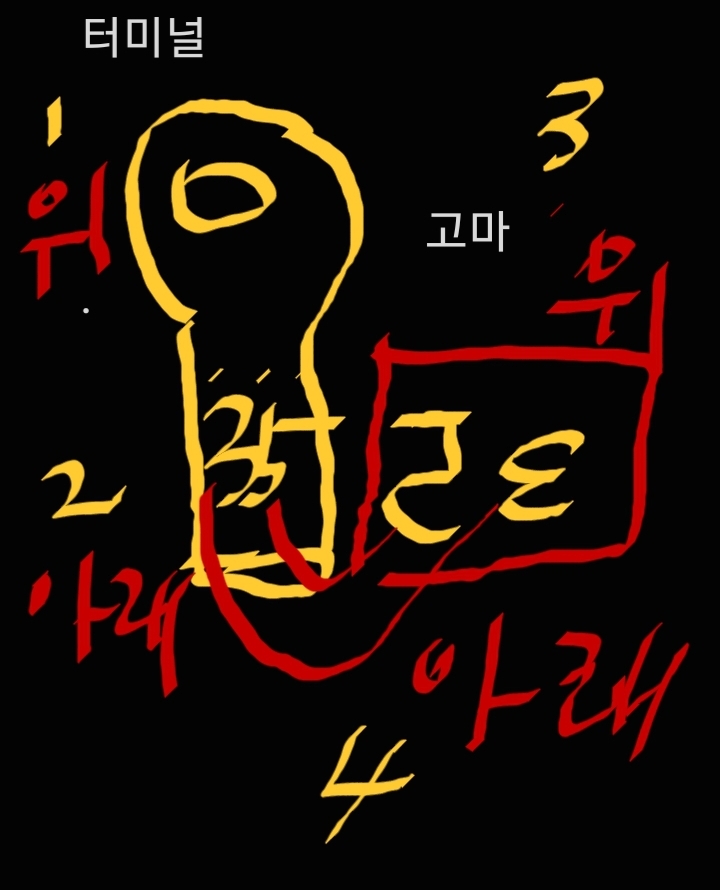

●위에처럼 1번 ,2번, 3번과 같은 경우는 터미널의 숫자의 아래 위/ 고마의 숫자 아래 위를 맞추고
*먼저 케이블압착기 헤드 부분에 고마를 끼워 둔다
*방법은 이 글처럼 고마의 방향을 잡고 압착기에 삽입한다.
*압착기 헤드를 그대로 두고 오른쪽에서 왼쪽으로
*또는 압착기 해드를 반시계방향  90도 돌린 후에 고마의 아래부분부터 위에서 아래로 삽입.

****오른손잡이인 경우****
*1번경우   오른쪽에서 터미널의 그려진 부분을 확인할 수 있도록 압착기 헤드를 반시계 방향 돌리고
*터미널의  아래부분부터 위에서 아래로 압착기 헤드에 밀어 넣는다.
*터미널 숫자 아래 위 방향와 고마의 아래 위의 방향이 같다.

*2번 경우는 케이블 압착기 헤드는 그대로 두고
*터미널의 그려진 부분을 위에서 아래로 볼 수 있도록 압착기 헤드를 그대로 두고
*터미널을 오른쪽에서 왼쪽방향으로 터미널 아래 부분이 먼저 삽입되도록 한다.

*3번의 경우는 1번 경우 처럼하고,
*터미널은 아래에서 위로, 터미널의 아래 부분이 먼저 삽입되도록 한다.
*이번 경우는 터미널의 숫자와 고마의 숫자의 아래 위과 바뀐다.
*터미널의 숫자는 뒤집히고 압착기의 숫자는 정상대로 찍는 것이다.

●4번 즉, 판넬 오른쪽의 경우는 고마의 위치를 바꾸어야 한다.
*압착기 헤드는 2번과 동일. 그냥 그대로 A가 하늘을 향하도록 두면 된다.
*고마는 삽입하는 터미널의 아래부분과 고마의 아랫부분과  맞추면 된다.
*처음의 고마 방향에서 뒤집어서 넣는 모양새가 된다.
*왼쪽에서 오른쪽으로 밀어 넣으면 된다.
*고마와 터미널 모두 같다.

●괜히 어려워졌다
* 이 글 처음 그림처럼 고마의 모양을 잡고
*그리고 고마를 터미널에 붙여 세트를 만들었다고  생각하고
*이 세트 채로 터미널의 방향을 잡아서
*고마랑 터미널을 삽입하면 된다.
*이 때 중요한 것은 2번 즉, 아래에서 위로  압착하는 것은 다르니 주의해야 한다.
