300SQmm 케이블 엘(L)벤딩 작업

*300SQmm 케이블에 판넬 왼쪽을 타고 내려와온다
*90도 엘(L)벤딩을하여 단말하여 단자대에 접속하는 작업이다.

●케이블 엘벤딩 작업에 대하여 보자.
*아래는 케이블과 단자대 규격이다.

단자대와 단자대 간격 57.5 단자대 세트와 단자대 세트 사이의 공간은30.

*케이블 벤딩할 때 케이블타이 위치와 케이블을 받이고 케이블을 펼칠 위치를 결정해야 한다.
*벤딩기가 있는 것이 아니므로 그냥 손만 가지고 접어야 한다.
*단말팀의 큰 특징인 줄자를 사용하지 않는다. 그냥 눈으로 대충한다.

●벤딩 전 케이블타이 위치이다.
*단말 고수들이 말하는 신의 한 수 120이다.

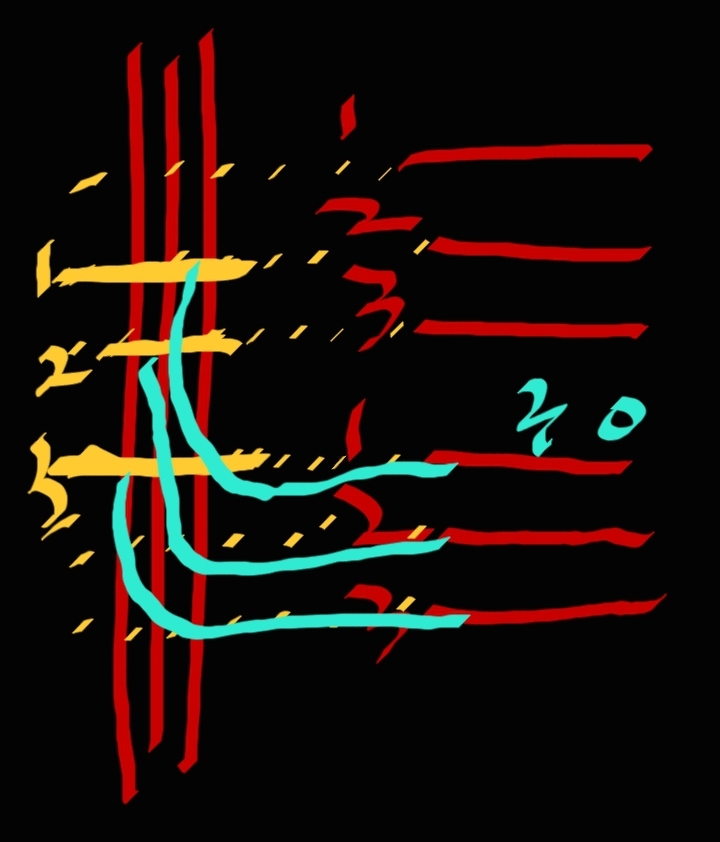

*아래에 케이블타이를 잡을 위치를 간단하게 그렸다.

케이블타이를 잡을 위치는 벤딩을 할 단자대에서 2번째 위에 단자대이다

●일단 엘1케이블을 벤딩하여 엘1단자대에 단말하려 한다.
*벤딩 전에 케이블타이를 쳐서 라운드를 잡아야 한다.
* 그 위치는 엘1단자대에서
*두번째 위의 단자대
*즉, 위의 단자세트 엘2의  단자대와 평행한 위치에 케이블타이를 잡아준다.
*그 간격은 145이다.
●이제는 케이블을 잡고 단자대까지 슬쩍 대어 보고 컷팅을 한다.

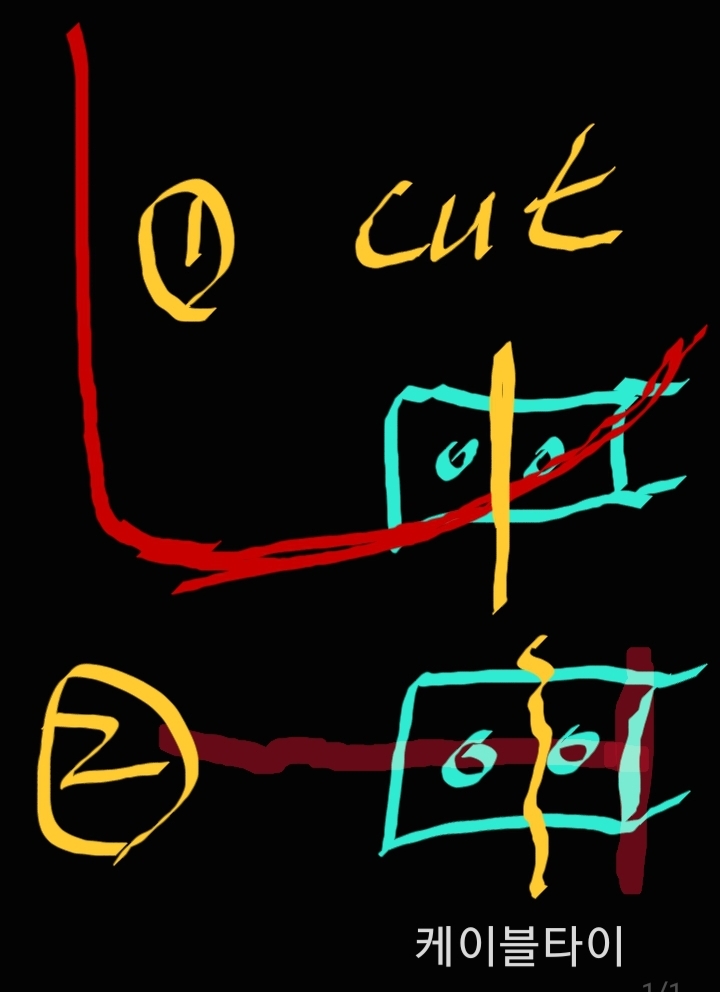

*아래는 컷팅 시 상태를 그렸다.

벤딩과 컷팅 위치, 케이블타이 위치

*위의 1번처럼 단자대의 볼트와 볼트 사이쯤에 자른다.
*길어도 되고 여러 번 잘라도 된다.
*엘자 밴딩하면 길이가 적어도 50이상은 늘어난다.
*목표는 엘자 밴딩 후 케이블의 길이가 위의 2번정도 되고 단자대 볼트와 볼트 사이에  단자와 케이블을 케이블타이로 묶는 것이다.
*컷팅은 신중하게 한다. 너무 많이 잘라 짧으면 큰 문제가 발생한다.

● 잘랐으면 이제는 밴딩작업이다.
*손으로 하는 것이라 공식이나 각도 수치등은 별로 중요치 않다.
*똑같은 동작, 똑같은 도구 사용, 똑같은 방향으로 접는 것이 중요하다.
*접은 후에 기준점을 잡아 손으로 케이블을 지지하고 펴는 것이다.

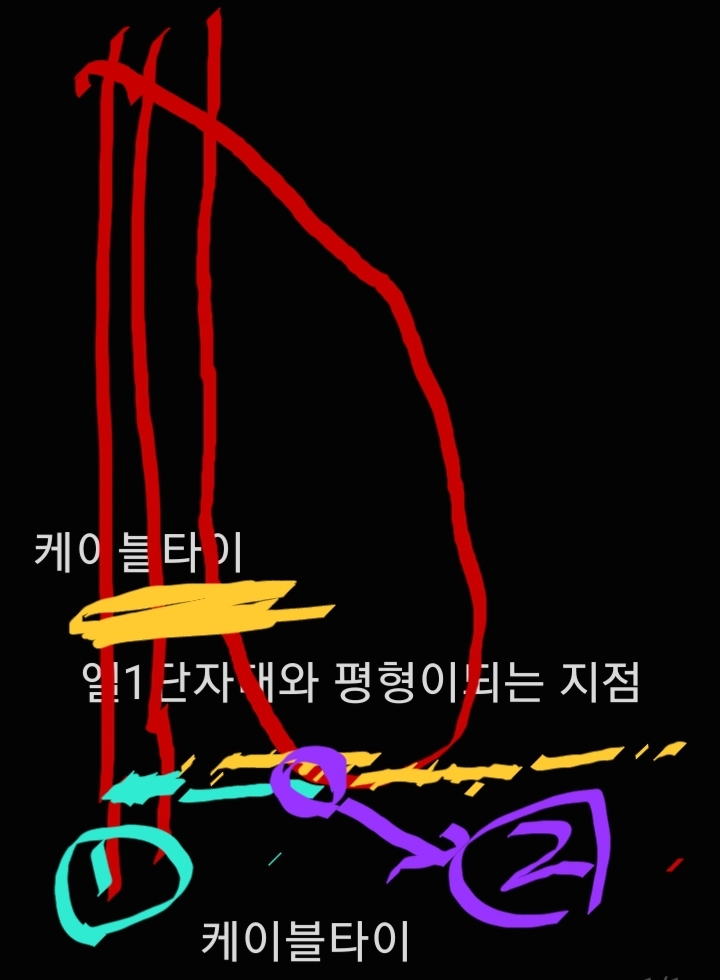

*케이블 밴딩 모습이다.

케이블 밴딩하기

●위의 1번처럼 엘1번 단자와 평형하게 450 케이블타이를 치고 그 꼬리를 평형하게 넣아둔다
*엘1케이블을 잡고 위에처럼 90도 이상을 꺽어올린다.
*어느정도,라운드 얼마로 꺽어야하나는 중요하지 않다.
*케이블 아래부분 라운드 진 부분이 이미 표시해 둔 1번  450케이블타이 꼬리에 근접하도록 한다.

●이렇게 라운드(R값)는 잡았으니 이제는 위로 올려진 케이블을 내리며 엘1단자에 평형하게 맞추면 된다.
*2번처럼 엘1단자와 평형하게 만나는 지점을 찾고
* 그 지점을 손으로 받친다. 손은 흔들리는  수가 많으니 어깨로 지지하여 든든하게 받쳐준다.
*손으로 지지한 부분부터는 직선으로 쭉 가야한다.
*즉, 손으로 지지한 부분이 라운드(R)의 마지막 지점이다.

●케이블을 수직과 수평을 맞춘 다음
*단자에 맞추어서 자른다
*단자와 케이블을 케이블타이로 친다.
*엘1케이블 엘자밴딩 끝.

●엘2케이블도 위로 두번째 단자(위 단자세트 엘3) 만큼의 거리 즉, 145정도에 케이블타이로 잡고 똑같은 방식으로 밴딩한다.

●엘3케이블도 위로 두번째 단자(엘1)만큼의 거리 즉, 115정도에 케이블타이로 잡고 똑같은 방식으로 밴딩한다.

●엘3는 간격이 조금 좁다. 고수들이 말하는 120과 일치하는 숫자이다.

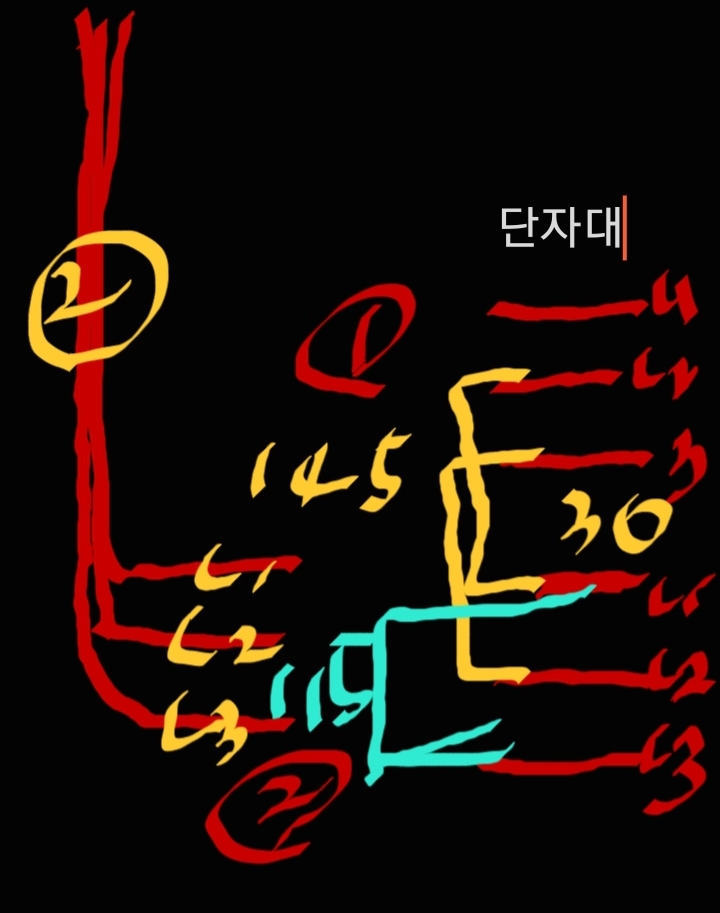

*밴딩 시 잡는 케이블타이의 간격,단자대 2개란?
*단자 2개 (엘1엘2)
=115(57.5+57.5) +30
=145(약 150)
*단자2개(엘3)=115(57.5+57.5) 약120.

●120이 신의 한 수라는 말이 틀린 것은 아니지만 허용치가 생각보다 넓다.

*기구, 기계, 컴퓨터도 아니라, 그냥 손으로 하는 사람이 접는 것이기에 공식이나 각도,수치 등이 정확하게 계산되지는 않는다.

●어느 정도의 라운드를  잡고
*단자와 평형지점을 잡아 라운드의 끝점을 확정하고
*나머지는 직선으로 쭉 잡아 펴준다고 보면 된다.(라운드 잡기 위해 위로 라운드를 주었기에 미세하게나마 직선이 무너졌다고 봄이 옳다)

●케이블 밴딩 요령은 기본적으로는 동일하다고 보아야 한다.
*2점이다.
*밴딩 전 1점.
*밴딩 후 라운드 끝 점 1점.
