수직 케이블 트레이 러그와 트레이의 고정은 연부(M12) 샹크 볼트,샹크 너트로 하라

*여전히 펀치 작업이다. 이것도 회사 전체가 난리가 난 펀치다.
*수직 트레이에는 러그로 지지해 준다. 원래는 ㄷ형강으로 하는 것으로 나와  있지만 실제 현장에서는 ㄱ형강을 사용하고 있다.

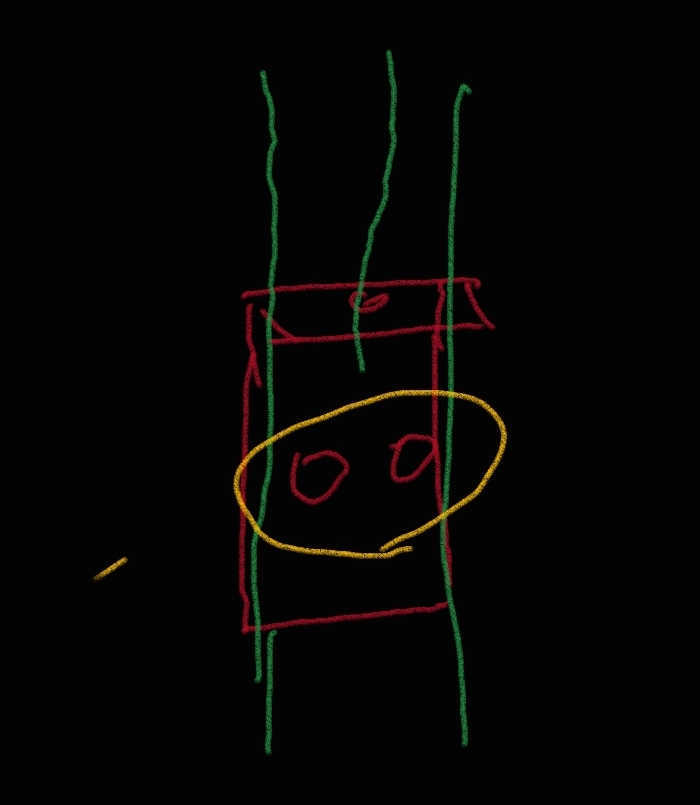

*위와 같이 기성품으로 나와 있다. 트레이와 부착 면에는 2개의 구멍, 윗면에는 전산볼트로 고정해 주는데 1개의 구멍이다. 이 기성품의 구멍의 사이즈  역시 산부(M10)용으로 되어져 있다. 그러니 지금까지 당연히 삼부로 하는 것으로 여겼다.

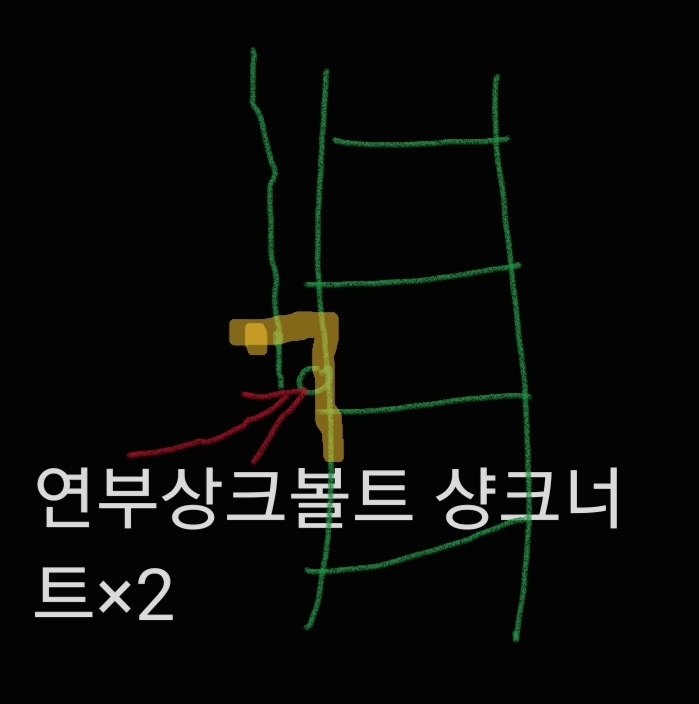

* 위에 처럼 시공을 한다. 케이블 트레이에 타공을 2개 하고 연부(M12)상크볼트와  샹크너트로 체결하여 고정한다. 위에서 연부 전산볼트를 내려 러그와 고정하는 것이다.
*지금까지 현장에 연부(M12) 샹크 볼트와 샹크 너트는 없었다. 산부(M10)만 있었다. 그러니 회사 전체가 같은 형편이다.  이것은 우리 팀만의 문제가 아니라 회사 전체의 문제이다.
*이것이 펀치로 나온 이후에 보내준 것을 확인해 봤다.

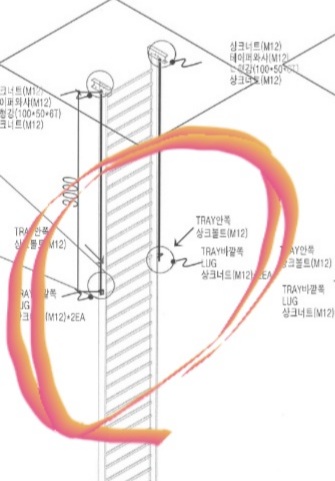

*정확히 기록되어져 있다. M12샹크볼트,샹크 볼트라고... 이것을 이제야 보여주다니...
*M12이면 분명히 연부다. 산부는 M10이다.

*펀치 작업을 하자. 먼저 체결한 것을 모두 풀고 드릴과 스텝기리(일명 달팽이)로 기존의 구멍을 넓혀 준다. 그리고는 다시 체결하면 된다.
* 펀치 작업이 어려운 것은 아니다.
