*6단 케이블트레이(cable tray)를 다 올려두고 이제는 홀다운 클램프를 체결하는 작업중인데 문제는 손이 닿을까?이다. 작업자의 키가 어느 정도여야 할까? 키가 어느 정도된다고 자부하는 사람은 고민할 필요가 없다.
*트레이 양옆으로 쑥 올라갈 수 있는 공간이 있다면 문제없다.
*벽이나 다른 뭔가에 의해 옆으로 올라가지 못해서 트레이와 수직으로 T/L을 사용해야 할 때는 고민이 된다.
*위와같은 상황이라면 역시 한 번쯤은 고민을 한다 손이 닿을 수 있을까? 이 키로 가능할까?

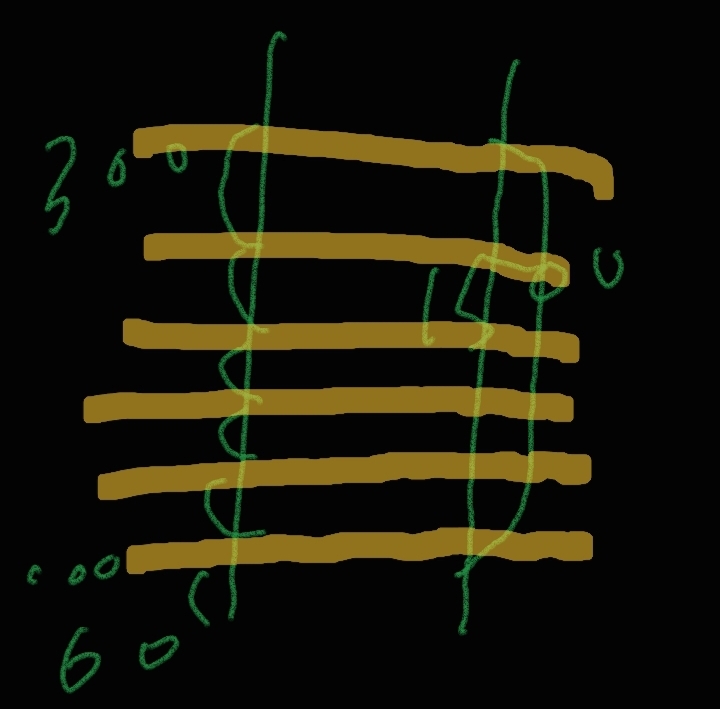

●6단의 높이는?
-행거 앵글 75×75×1350
-트레이와 트레이 간격 300
-1단 트레이와 6단 트레이 간격
300×5=1,500
●T/L 작업대
바닥에서 윗 난간대까지 1,100
-중간발판에서 윗난간대까지 550
※참고로 T/L마다 다른 데 우리가 지금 사용하는 것을 기준으로 한다.
●위에처럼 중간발판을 놓고 작업한다면?
*6단트레이 높이 1,500+ T/L 중간발판에서 윗난간대까지 550=2050
*홀다운클램프는 트레이 아랫면에 체결하므로 -100,
2050-100=1950
*작업자의 키를 1650으로 가정하고 손을 뻗었을 때 머리에서 손끝까지 300정도라고 하면
1650+300=1950
*여기서 까지발로 선다면 +100정도,
1950+100=2050이다.
●이렇게 계산해 보면
6단 트레이 최상단도 조금 힘겹겠지만 가능하다.
●이것은 많은 변수를 가지고 있다.
-T/L의 크기
- 트레이의 간격
-작업자의 키
